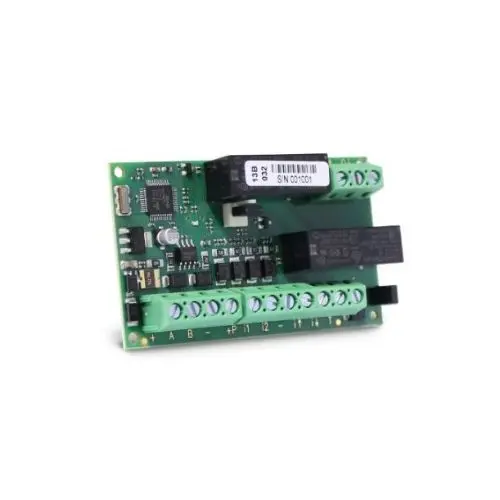

KSI2300005.300
- Módulo de expansión auxi-H
- Gestión de persianas y luces
- Modos auxi-HT y auxi-HL
- 3 zonas para sensores de protección
- 2 entradas para pulsadores locales
- 2 salidas de relé 8 A / 250 V
- Salidas interbloqueadas para persianas
- Posiciones de apertura programables
- Control mediante escenarios lares 4.0
- Conexión mediante KS-BUS
- Dimensiones 70 × 45 mm
- Instalación en caja DIN-503 o carril DIN
El auxi-H es un módulo de expansión de Ksenia diseñado para la gestión completa de persianas motorizadas y aplicaciones de automatización doméstica.
Dispone de 3 zonas para conectar protecciones de acceso, como contactos magnéticos, sensores de persiana, sensores inerciales o barreras perimetrales, además de 2 entradas para pulsadores locales y 2 salidas de relé de 8 A / 250 V.
Mediante un puente de configuración en la placa puede trabajar en dos modos diferentes: auxi-HT, pensado para el control de persianas motorizadas, y auxi-HL, destinado al control de iluminación.
En modo auxi-HT, las dos salidas de relé trabajan de forma interbloqueada para controlar directamente el motor de la persiana. Desde los escenarios de lares 4.0 es posible realizar apertura y cierre completos, además de posicionar la persiana en diferentes niveles: 2/3, 1/2, 1/3 o apertura mínima para ventilación.
Los pulsadores locales permiten controlar el movimiento manualmente y también realizar apertura o cierre completo mediante doble pulsación.
En modo auxi-HL, las dos salidas de relé pueden controlarse de forma independiente mediante los escenarios de lares 4.0 o desde los pulsadores locales.
El módulo tiene unas dimensiones compactas de 70 × 45 mm y puede instalarse tanto en caja DIN-503 como sobre carril DIN.
| Modelo | KSI2300005.300 (auxi-H) |
| Compatibilidad | Centrales lares 4.0 mediante KS-BUS (4 hilos) |
| Consumo | 70 mA |
| Salidas de relé | 2 salidas (250 V / 8 A máx.) |
| Entrada dedicada | 1 entrada para sensores de persiana |
| Entradas locales | 2 entradas para pulsadores manuales (NA) |
| Entradas de alarma | 2 entradas libremente configurables |
| Dimensiones | 75 x 45 x 16 mm (An x Al x Pr) |
| Montaje | Interior (cajas DIN-503 o carril DIN) |
| Modos de operación | Seleccionables mediante jumper (Persianas o Iluminación) |
